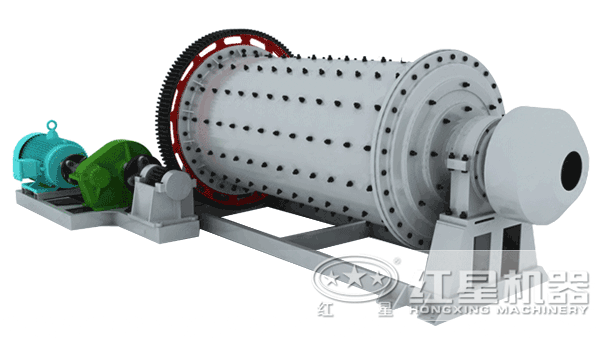

圓錐球磨機

一、圓錐球磨機應用范圍

圓錐球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

二、圓錐球磨機工作原理

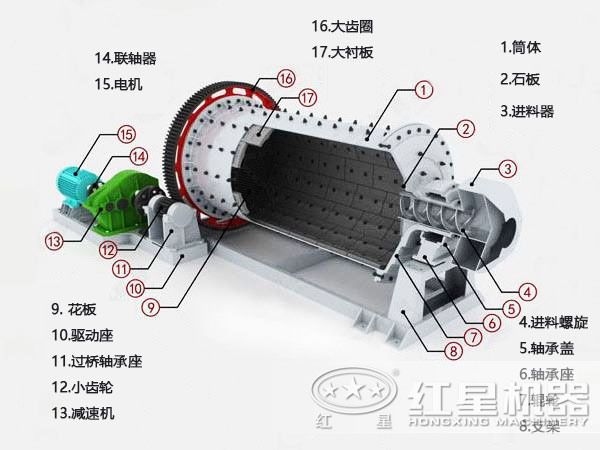

圓錐球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显诘谝粋}(cāng)達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出。

三、圓錐球磨機工作特性

圓錐球磨機，具有較高的圓錐頻率和振幅，其環境較惡劣，有的甚至參加圓錐，因此對球磨機的抗振性能有較高的要求，國內小型的球磨機已有耐振球磨機被研制出來，對大型球磨機需與制造廠協商，耐振球磨機是一個相對的概念，其壽命遠遠低于普通球磨機，由于是專用球磨機具有相對高的價格，維修也較困難，有時還需到制造單位專業維護，使用成本較高，設計時應盡量使球磨機不參振。

圓錐球磨機的常用結構，一般可用于小型的圓錐球磨機上，既可水平、傾斜安裝，又可垂直安裝，目前國內使用最大的是23 kW，頻率980 r/min用于圓錐磨的專用球磨機，常用的為7.5 kW以下，太大的圓錐球磨機可靠性較低。

圓錐球磨機的元件應滿足大的啟動扭矩和抗振的特性，由于圓錐球磨機具有較大的偏心重量，啟動時要克服偏心距和摩擦力矩，往往用較長的啟動時間才能啟動起來，使球磨機在這段時間里過載發熱而引起保護裝置斷開，使圓錐球磨機啟動困難。此時需選用更大型的球磨機，增加了電網的負擔，使有些變壓器小的單位無法采用，一般對小型圓錐球磨機（小于11 kW）可采用Y系列元件，對于大、中型圓錐球磨機可采用YR系列元件，對一些特殊的場合還應用耦合器，以補償啟動時間對球磨機的影響。對大型球磨機還應有電氣控制系統及一系列保護系統，為較好的調整圓錐球磨機的參數，可采用變頻調速來控制球磨機的轉速，達到調整破碎粒度的作用。

四、圓錐球磨機安裝與維護：

圓錐球磨機機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職人員進行值班檢查。

? ? (一)、圓錐球磨機機器的維護：

　 　1、軸承。破碎機的軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關系，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處（1）轉動軸承（2）軋輥軸承（3）所有齒輪（4）活動軸承、滑動平面。

　　 2、新安裝的輪箍容易發生松動必須經常進行檢查。

　　 3、注意機器各部位的工作是否正常。

　　 4、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件。

　　 5、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動，以致發生嚴重事故。

　 　6、軸承油溫升高，應立即停車檢查原因加以消除。

　　 7、轉動齒輪在運轉時若有沖擊聲應立即停車檢查，并消除。

? ? (二)、圓錐球磨機安裝試車

　 　1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。

　　 2、安裝時應注意主機體與水平的垂直。

　　 3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

　　 4、按設備的動力配置電源線和控制開關。

　　 5、檢查完畢，進行空負荷試車，試車正常即可進行生產。

五、圓錐球磨機技術參數：

規格型號	筒體轉速 （r/min）	裝量球 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36-38	1.5	≤20	0.075-0.89	0.65-2	18.5	5.5
Ф900×3000	36	2.7
